Séparateur micronisé et classificateur d'air
Séparateurs pneumatiques de haute précision pour le traitement des poudres de quartz. Nos équipements certifiés ISO assurent une classification des particules de 1 à 150 µm avec une efficacité de 95%+. Idéaux pour les industries de l'électronique, des panneaux solaires et des revêtements. Ils se caractérisent par une conception optimisée du flux d'air, une faible consommation d'énergie et des besoins de maintenance réduits.

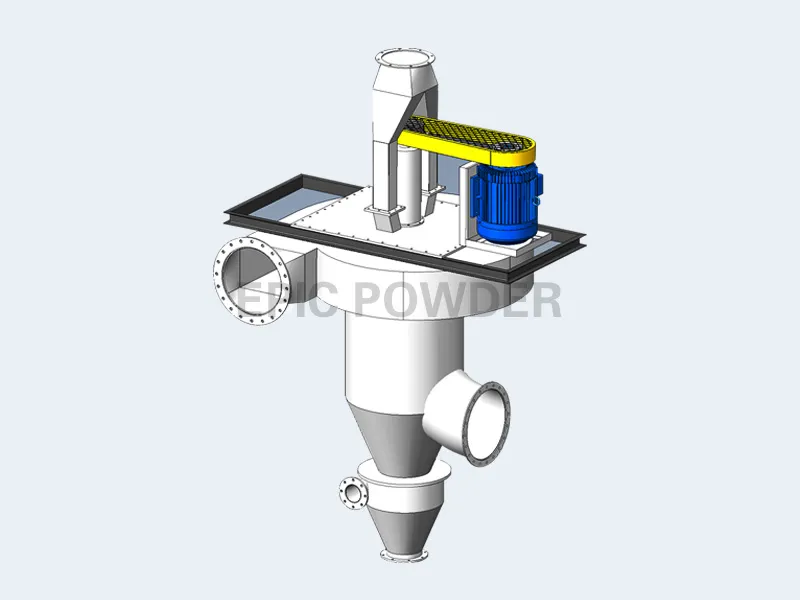

Le classificateur à air de la série MBS est conçu conjointement par nos experts allemands et britanniques et est spécialement utilisé pour la classification à sec efficace de la poudre D97 : 8 à 200 microns.
Le classificateur, le collecteur cyclonique, le dépoussiéreur et le ventilateur à tirage induit forment un système de classification complet.
Principe de fonctionnement d'un séparateur micronisé classificateur d'air
L'orifice d'alimentation du classificateur se trouve en haut. Sous l'effet de la gravité, la matière pénètre dans le classificateur par l'entrée supérieure, puis tombe sur le disque de dispersion centrifuge de la roue de classement. La matière est alors uniformément dispersée, puis acheminée vers la bague déflectrice et la zone de tri. L'air de classement pénètre dans le carter de la spirale, traverse les aubes directrices et pénètre dans la roue de classement. La poudre fine est transportée par le flux d'air vers la roue de classement, puis rejoint le cyclone ou le dépoussiéreur. La poudre grossière, quant à elle, est repoussée par la force centrifuge de la roue de classement et tombe dans la partie inférieure du classificateur.
Caractéristiques et avantages du classificateur d'air à séparateur micronisé
- La conception de la structure hiérarchique est unique, à basse pression et à faible consommation d'énergie.
- Il est très bon pour la coupe au sommet des produits ultra-fins et des produits moyennement fins.
- Applicable à une large gamme de tailles de particules, les plus grossières peuvent atteindre 200 microns.
- Il existe différents modèles pour répondre à différents besoins de production, et la capacité d'alimentation du plus grand modèle peut atteindre 800 t/h.
- Conception résistante à l'usure, peut gérer des produits en poudre avec une dureté extrêmement élevée.
- La conception de la circulation d’air interne peut réduire l’investissement et économiser de l’espace au sol.
- Il peut être combiné avec un broyeur à boulets pour former un système de production en circuit fermé pour le broyage de divers matériaux.
Paramètres techniques
| Paramètre / Modèle | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Puissance d'entraînement （kW） | 5.5 | 11 | 15 | 22 | 37 | 45 | 75 | 110 | 132 | 160 | 185 | 220 | 280 | 320 | 380 | 475 | 540 | 630 | |
| Débit d'air (m³/h) | 2,800 | 4,700 | 8,600 | 15,200 | 23,400 | 31,000 | 49,000 | 74,000 | 107,000 | 150000 | 190,000 | 237,000 | 288,000 | 344,000 | 402,000 | 469,000 | 536,000 | 606,000 | |
| Finesse D97 （μm） | 8 | 9 | 10 | 13 | 14 | 16 | 20 | 25 | 27 | 28 | 29 | 31 | 33 | 34 | 35 | 37 | 38 | ||
| Alimentation max. (t/h) | 4 | 6.6 | 12.1 | 12.3 | 21.3 | 32.8 | 43 | 68 | 100 | 140 | 210 | 260 | 330 | 400 | 480 | 560 | 650 | 750 | 840 |
Pourquoi choisir le séparateur micronique EPIC ? Présentation et principales caractéristiques
Choisir le Séparateur micronique EPIC, classificateur d'air Cela signifie investir dans une technologie de pointe conçue pour un classement précis et efficace des poudres. Ce classificateur à air centrifuge haute performance excelle dans la séparation des particules ultrafines, offrant des performances constantes et fiables pour divers matériaux.
Aperçu des principales fonctionnalités
| Fonctionnalité | Avantage |
|---|---|
| Séparateur de poudre dynamique | Permet d'obtenir des points de coupe nets pour un tri précis. |
| Conception personnalisable | Des options sur mesure pour répondre à vos besoins spécifiques |
| Classification à haute efficacité | Réduit les déchets, améliore la qualité des produits |
| Construction robuste | Longue durée de vie, entretien minimal requis |
| Intégration facile | S'intègre parfaitement aux lignes de production existantes |
Que vous traitiez de la poudre de quartz, des produits chimiques ou des matières premières alimentaires, le séparateur micronique EPIC offre des performances de classification supérieures, réduisant les rejets et augmentant le débit. Sa conception compacte et ses commandes intuitives simplifient son utilisation, diminuent les temps d'arrêt et améliorent la productivité globale de votre usine.
Conception personnalisable pour répondre aux besoins de votre application
Le séparateur à air EPIC Micron Separator est conçu pour s'adapter aux exigences de votre procédé. Que vous manipuliez des minéraux, des produits pharmaceutiques ou des poudres alimentaires, vous pouvez personnaliser le séparateur selon vos besoins précis.
Options de matériaux
- Acier inoxydable 316LIdéal pour les applications pharmaceutiques et alimentaires
- Acier au carboneSolution économique et durable pour les minéraux et les produits chimiques
- Revêtements spéciauxRevêtements résistants à l'usure pour matériaux abrasifs
Configurations de moteurs
| Type de moteur | Avantages | Utilisation typique |
|---|---|---|
| Moteurs à courant alternatif standard | Fiable et économique | Classification à usage général |
| Variateurs de fréquence (VFD) | Vitesse réglable pour des points de coupe précis | Ajustement précis de la taille des particules |
| Moteurs antidéflagrants | Sécurité en milieu dangereux | Secteurs chimiques et pharmaceutiques |
Modes d'intégration
- Unité autonomeInstallation et entretien faciles
- Système en ligneRaccordement sans faille aux lignes de fraisage ou de rectification
- Configuration modulaireCombiner avec d'autres équipements EPIC pour un traitement évolutif
Modules complémentaires et mises à niveau
- Systèmes de dépoussiérage pour un fonctionnement propre
- Panneaux de commande automatisés pour la surveillance à distance
- Trémies d'alimentation et systèmes de déchargement sur mesure pour optimiser le débit
Ce design personnalisable vous garantit d'obtenir un classificateur de poudre à haute efficacité qui s'adapte à votre processus unique, maximisant la production et le retour sur investissement sans encombrement supplémentaire.
Pour en savoir plus sur les conceptions modulaires et l'intégration, consultez notre classificateur d'air horizontal options.
