Trong thế giới hiện đại của truyền thông 5G, trí tuệ nhân tạo và điện toán hiệu năng cao, các linh kiện điện tử đang hướng tới sự thu nhỏ, tích hợp và mật độ công suất cao. Là chất nền cốt lõi của bảng mạch in (PCB), hiệu suất của tấm đồng phủ (CCL) quyết định trực tiếp đến độ ổn định của các thiết bị đầu cuối điện tử. Để đáp ứng các yêu cầu về nhiệt độ chuyển pha thủy tinh cao (Tg), hệ số giãn nở nhiệt thấp (CTE) và tính chất điện môi tuyệt vời (Dk/Df thấp), việc lựa chọn chất độn trở nên rất quan trọng. Trong số nhiều chất độn, bột silica (SiO2) nổi bật nhờ các đặc tính vật lý và hóa học tuyệt vời. Tuy nhiên, hiệu suất của bột silica không chỉ phụ thuộc vào thành phần hóa học mà còn phụ thuộc vào phân bố kích thước hạt, kiểm soát hình thái và hoạt tính bề mặt. Bài viết này sẽ khám phá ứng dụng của bột silica trong CCL. Nó sẽ tập trung vào vai trò then chốt của... Thiết bị nghiền siêu mịn trong việc tối ưu hóa hiệu suất bột silica.
CCL và bột Silica: Sự kết hợp hiệu suất sâu sắc
CCL là một loại vật liệu dạng tấm được tạo ra bằng cách ngâm tẩm vật liệu gia cường (như vải sợi thủy tinh) với nhựa (như nhựa epoxy). Sau đó, nó được phủ một lớp lá đồng ở một hoặc cả hai mặt và ép nóng.
- Thành phần chất nềnLớp nền đóng vai trò như một lớp cách điện. Nó bao gồm nhựa tổng hợp phân tử cao, vật liệu gia cường và chất độn vô cơ.
- Vai trò của chất độnCác chất độn vô cơ chiếm tỷ lệ thể tích lớn trong chất nền. Nhiệm vụ chính của chúng là giảm hệ số giãn nở nhiệt (CTE) của nhựa. Điều này đảm bảo nhựa phù hợp với lá đồng để ngăn ngừa hiện tượng tách lớp hoặc cong vênh khi bị nung nóng.
- Ưu điểm độc đáo của silicaSo với bột talc hoặc nhôm hydroxit, bột silica có hằng số điện môi thấp hơn và độ ổn định nhiệt cao hơn. Điều này làm cho nó trở thành lựa chọn ưu tiên cho việc truyền dẫn tần số cao và tốc độ cao.
Nguyên liệu thô và phân loại: Từ quặng đến bột siêu mịn
Chất lượng bột silica bắt đầu từ quặng và được hoàn thiện thông qua quá trình chế biến.
- Bảo đảm nguyên liệu thô:
- Thạch anh vânVì hàm lượng SiO2 của nó thường lớn hơn 99,91%, nên nó là nguyên liệu thô lý tưởng để sản xuất bột silica tinh thể và có độ tinh khiết cao.
- Thạch anh và đá cuội thạch anhChúng có kết cấu tinh khiết và dễ gia công bằng máy móc. Chúng đóng vai trò là nguyên liệu bổ sung quan trọng cho sản xuất quy mô lớn với chi phí thấp.
- Các loại cốt lõi:
- Silica tinh thểNó giữ nguyên cấu trúc tinh thể ban đầu của thạch anh. Nó có độ cứng cao và giá thành thấp.
- Silica nung chảy (vô định hình)Nó được nung chảy ở nhiệt độ cao rồi làm nguội nhanh. Sự sắp xếp phân tử thay đổi từ có trật tự sang không có trật tự, dẫn đến hệ số giãn nở nhiệt (CTE) cực thấp.
- Silica hình cầuĐây hiện là lựa chọn cao cấp phổ biến nhất. Sản phẩm có độ lỏng tuyệt vời, cho phép thể tích chiết rót lên đến hơn 70%.
- Silica hoạt tínhNó được biến đổi bề mặt bằng các chất liên kết silan. Điều này giải quyết được vấn đề "không tương thích" giữa chất độn vô cơ và nhựa hữu cơ.

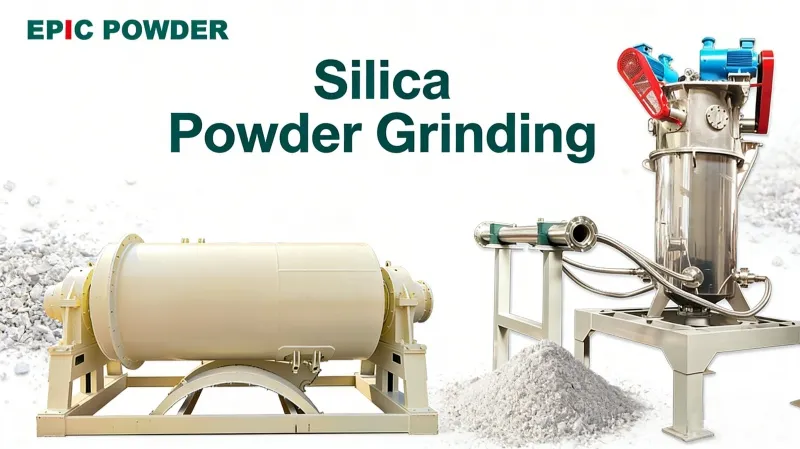

Thiết bị mài siêu mịn: “Dao mổ” để tối ưu hóa hiệu suất
Bất kể phương pháp chuẩn bị nào, nghiền siêu mịn là một quy trình không thể thiếu trong sản xuất bột silica. Đối với các ứng dụng CCL, thiết bị nghiền siêu mịn không chỉ cần "nghiền" mà còn phải "tối ưu hóa".
1. Máy nghiền phản lựcTiêu chuẩn về độ tinh khiết cao và phân loại chính xác
Máy nghiền phản lực sử dụng khí nén tốc độ cao để làm cho các hạt vật liệu va chạm với tốc độ siêu âm.
- Kiểm soát ô nhiễm sắtCác hạt tự nghiền nát lẫn nhau thông qua va chạm. Kết hợp với lớp lót gốm (như alumina hoặc silicon carbide), điều này đảm bảo hàm lượng từ tính được giữ ở mức tối thiểu. Điều này đáp ứng các yêu cầu điện nghiêm ngặt của mạch tích hợp.
- Phân bố kích thước hạt hẹpBộ phân loại tốc độ cao tích hợp có thể loại bỏ các hạt thô trong thời gian thực. Điều này giúp duy trì D50 ổn định trong khoảng từ 0,5 μm đến 5 μm. Nó ngăn ngừa hiệu quả hiện tượng lắng đọng chất độn trong nhựa.
2. Máy nghiền va đập cơ học: Sự cân bằng giữa hiệu quả và phân loại sản phẩm
Đối với CCL phân khúc thấp hoặc tầm trung, máy nghiền cơ khí mang lại lợi thế đáng kể về hiệu quả năng lượng.
- Điều chỉnh điểm sốBằng cách điều chỉnh tốc độ quay của rôto, các nhà sản xuất có thể linh hoạt sản xuất bột với phân bố kích thước hạt cụ thể. Trong CCL, việc phân loại hợp lý (trộn các hạt lớn và nhỏ) làm tăng đáng kể mật độ đóng gói. Điều này giúp giảm hệ số giãn nở nhiệt (CTE) hơn nữa.
3. Hệ thống máy nghiền bi + máy phân loạiNền tảng của sản xuất quy mô lớn
Trong sản xuất bột silica tinh thể quy mô lớn, cấu hình phổ biến nhất là máy nghiền bi kết hợp với máy phân loại khí nhiều tầng.
- Sản xuất liên tụcHệ thống này có thể hoạt động ổn định 24 giờ một ngày. Bột dạng góc cạnh thu được là chất độn chính cho các loại CCL phân khúc thấp đến trung bình hiện nay.
IV. Sự trỗi dậy của silica hình cầu và những thách thức trong quá trình chế tạo
Quá trình tạo hình cầu là hình thức tiên tiến của bột silica. Bột silica hình cầu mang lại những ưu điểm rõ rệt trong CCL:
- Khối lượng tải caoCác hạt hình cầu có diện tích bề mặt riêng nhỏ nhất. Điều này có nghĩa là cần độ nhớt thấp hơn cho lớp phủ nhựa. Nó cho phép thêm nhiều chất độn hơn vào nhựa.
- Giảm mài mòn khuônDo không có cạnh sắc, độ mài mòn của mũi khoan trong quá trình gia công mạch in được giảm đáng kể.
Tối ưu hóa quy trình chuẩn bị:
- Các phương pháp vật lý (Nung chảy bằng ngọn lửa / Plasma)Điểm mấu chốt nằm ở khâu chuẩn bị bột nguyên liệu. Trước khi đưa vào ngọn lửa, cát thạch anh phải được xử lý thành bột mịn bằng cách sử dụng thiết bị nghiền siêu mịnBột phải đồng nhất và không lẫn tạp chất. Nếu các hạt tiền chất quá lớn, chúng sẽ không tan chảy hoàn toàn trong ngọn lửa. Điều này dẫn đến sự hình thành các "hình cầu giả". Nếu sự phân bố quá rộng, độ cầu của sản phẩm cuối cùng sẽ không nhất quán.
- Tổng hợp hóa học (Phương pháp sol-gel / phun)Mặc dù độ tinh khiết cực cao, sản phẩm vẫn dễ bị vón cục nhẹ. Trong những trường hợp này, cần sử dụng thiết bị tách vón cục nhẹ nhàng (như máy tách vón cục bằng chất điều chỉnh hoặc khí nén). Thiết bị này giúp khôi phục các hạt về trạng thái nguyên khối mà không phá hủy hình dạng cầu.
V. Tối ưu hóa chuyên sâu: Sự phối hợp giữa quá trình nghiền siêu mịn bột silica và Sửa đổi bề mặt
Việc mài vật lý đơn giản không còn đáp ứng được nhu cầu của CCL 5G/6G. "Mài và gia công tích hợp" đã trở thành xu hướng của ngành.
Trong quá trình nghiền siêu mịn bột silica trong máy nghiền phun hoặc máy nghiền khuấy, chất liên kết silan được bơm vào.
- Sửa đổi tại chỗTrong quá trình nghiền, các hạt tạo ra nhiều bề mặt bị nứt vỡ và các vị trí hoạt tính mới. Việc biến đổi bề mặt ở thời điểm này cho phép chất liên kết bám chắc hơn vào bề mặt silica.
- Khả năng chống thấm nước được tăng cườngBột silica biến tính giúp ngăn chặn hiệu quả hơi ẩm từ bên ngoài xâm nhập vào chất nền CCL. Điều này đảm bảo sự ổn định truyền tín hiệu của mạch trong môi trường nhiệt độ và độ ẩm cao.
VI. Những nút thắt cổ chai và triển vọng sản xuất công nghiệp
Mặc dù đã có những tiến bộ vượt bậc trong công nghệ nghiền siêu mịn và tạo hình cầu, nhưng vẫn còn nhiều thách thức:
- Mức tiêu thụ năng lượng của quá trình nghiền siêu mịnKhi kích thước hạt đạt đến mức dưới micromet (<1 μm), hiệu suất năng lượng giảm mạnh. Cần có các mô hình động lực học chất lỏng hiệu quả hơn.
- Sự kết tụ của các hạt siêu mịnBột mịn có xu hướng vón cục. Việc duy trì sự phân tán ổn định trong nhựa là một khó khăn lớn đối với khâu ứng dụng.
- Định vị thiết bị và khả năng chống mài mònDo tính chất cứng cao của thạch anh, việc phát triển các linh kiện gốm có độ bền cao hơn là chìa khóa để giảm chi phí vận hành.
Phần kết luận
Mỗi bước tiến vượt bậc về hiệu suất của CCL đều gắn liền với những đổi mới trong công nghệ chất độn. Là động lực cốt lõi, quá trình chuyển đổi bột silica từ quặng thành chất độn hiệu suất cao về bản chất là một dự án kỹ thuật chính xác về “kiểm soát kích thước” và “thiết kế hình thái”.
Thiết bị nghiền siêu mịn bột silica không chỉ là sự đảm bảo về sản lượng, mà còn là nguồn gốc của giá trị sản phẩm. Bằng cách kiểm soát chính xác năng lượng nghiền và tối ưu hóa logic phân loại, chúng ta có thể sản xuất bột silica với tỷ lệ lấp đầy cao hơn và tổn thất thấp hơn. Trong tương lai, khi công nghệ chế tạo tiếp tục có những đột phá, silica hình cầu có độ tinh khiết cao hơn và phân bố đồng đều hơn sẽ phá vỡ thế độc quyền kỹ thuật, tạo nền tảng cho thế hệ tiếp theo của ngành công nghiệp thông tin điện tử.
